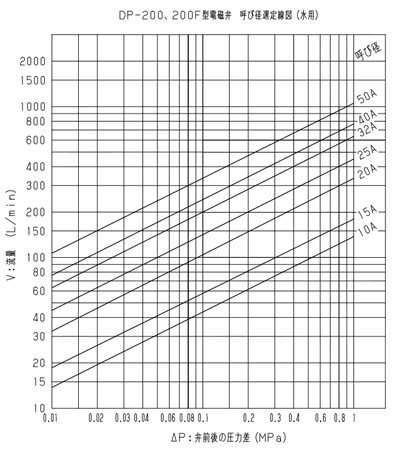

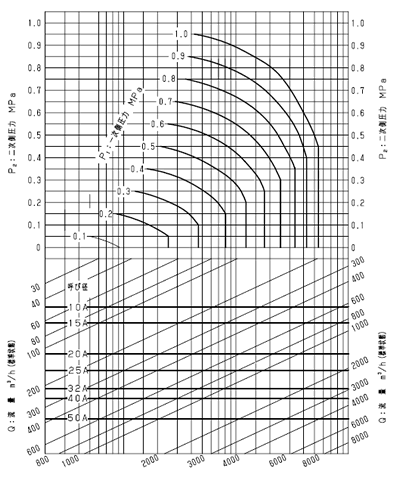

型式 | DP-200 | DP-200F | |
---|---|---|---|
コイル仕様 | AC(交流)電源 | ||
作動形式 | 通電時開形 | ||
呼び径 | 10~50A | 15~50A | |
構造 | パイロット式ダイヤフラムタイプ | ||
適用流体 | 冷温水・空気・窒素ガス・アルゴンガス・ 炭酸ガス(乾燥状態)・油(灯油・軽油程度) |
||
適用圧力 | 0~1.0 MPa(真空使用不可) | ||
最低作動差圧 | 0 MPa (コイルが横向きの場合は差圧0.1MPa以上必要です) |
||
弁座漏れ量 | 無し(圧力計目視にて確認) | ||
流体温度 | 5~60℃(凍結不可) | ||
周囲温度 | 50℃以下(凍結不可) | ||
取付姿勢 | 水平配管および垂直配管 (コイル上向きに対して90°以内) |
||
材質 | 弁箱 | 青銅 | |
弁体 | NBR(ダイヤフラム) | ||
接続 | JIS Rc ねじ | JIS 10K FF フランジ |
呼び径 | 10~50A |
---|---|
定格電圧 | AC100/200V 結線方法選択形 |
50/60Hz共用 | |
電圧変動許容範囲 | 定格電圧-5%~+10% |
定格電流 | 0.34/0.17A |
起動電流 | 1.64/0.82A |
絶縁種別 | H種 |
保護構造 | 耐じん・防まつ型 |
保護等級 | IP64 |
絶縁抵抗 | 50MΩ以上/500Vメガー |
耐電圧試験 | 1500V/min |
リード線取出し | コンジット G1/2 (CTG16) |
10A | 15A | 20A | 25A | 32A | 40A | 50A |
---|---|---|---|---|---|---|
3.0 | 4.0 | 7.5 | 10 | 14 | 17 | 24 |
寸法 | d | L | H1 | H | 質量(kg) |
---|---|---|---|---|---|
10A | 70 | 14.5 | 114 | 1.1 | |
15A | 70 | 14.5 | 114 | 1.1 | |
20A | 80 | 17.5 | 121 | 1.3 | |
25A | 95 | 21.0 | 128 | 1.7 | |
32A | 110 | 26.0 | 150 | 2.5 | |
40A | 120 | 29.5 | 157 | 3.1 | |
50A | 140 | 36.5 | 172 | 5.0 |
寸法 | d | L | H1 | H | 質量(kg) |
---|---|---|---|---|---|
15A | 120 | 47.5 | 147 | 2.7 | |
20A | 130 | 50.0 | 153 | 3.3 | |
25A | 145 | 62.5 | 169 | 4.8 | |
32A | 160 | 67.5 | 192 | 6.6 | |
40A | 170 | 70.0 | 198 | 7.3 | |
50A | 195 | 77.5 | 213 | 10.0 |
