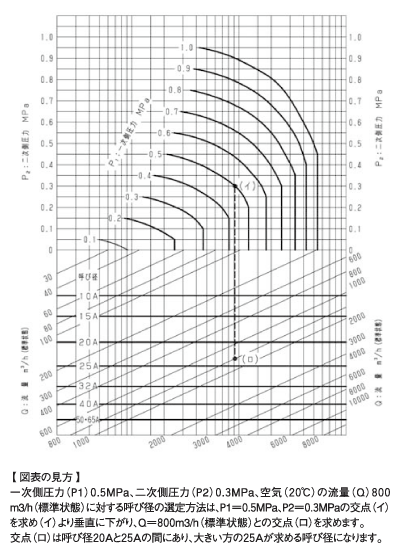

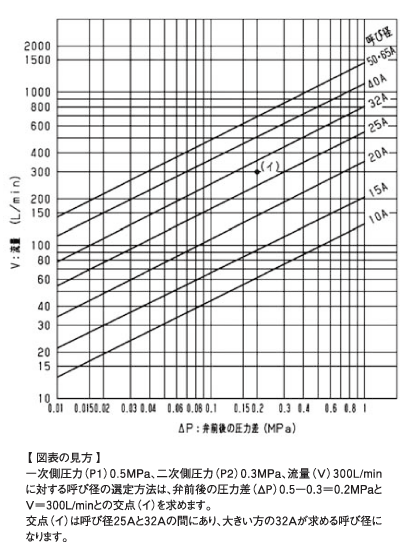

型式 | DP-100 | DP-100F | |
---|---|---|---|
作動形式 | 通電時開形 | ||
呼び径 | 10~50A | 15~65A | |
構造 | パイロット式ピストンタイプ | ||
適用流体 | 蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態) アルゴンガス・油(20cSt以下) |
||
適用圧力 | 0~1.0 MPa(真空使用不可) | ||
最低作動差圧 | 0 MPa (コイルが横向きの場合は差圧0.03MPa以上必要です) |
||
弁座漏れ量 | 50mL/min(標準状態)(空気圧0.6MPa時) | ||
流体温度 | 5~180℃(凍結不可) | ||
周囲温度 | 50℃以下(凍結不可) | ||
取付姿勢 | 水平配管および垂直配管 (コイル上向きに対して90°以内) |
||
材質 | 弁箱 | ステンレス鋼 | |
弁体 | ステンレス鋼 | ||
ディスク | ふっ素樹脂 | ||
接続 | JIS Rc ねじ | JIS 10K FF フランジ |
呼び径 | 10~25A | 32~65A |
---|---|---|
定格電圧 | AC100/200V 結線方法選択形 | |
50/60Hz共用 | ||
電圧変動許容範囲 | 定格電圧-5%~+10% | |
定格電流 | 0.34/0.17A | 0.46/0.23A |
起動電流 | 1.64/0.82A | 1.90/0.95A |
絶縁種別 | H種 | |
保護構造 | 耐じん・防まつ型 | |
保護等級 | IP64 | |
絶縁抵抗 | 50MΩ以上/500Vメガー | |
耐電圧試験 | 1500V/min | |
リード線取出し | コンジット G1/2 (CTG16) |
10A | 15A | 20A | 25A | 32A | 40A | 50A | 65A |
---|---|---|---|---|---|---|---|
3.0 | 4.5 | 7.5 | 12.0 | 17.7 | 25.0 | 33.6 | 33.6 |
寸法 | d | L | H1 | H | 質量(kg) |
---|---|---|---|---|---|
10A | 70 | 14.5 | 127 | 1.4 | |
15A | 70 | 14.5 | 127 | 1.4 | |
20A | 80 | 17.5 | 131 | 1.5 | |
25A | 95 | 21.0 | 135 | 1.9 | |
32A | 110 | 26.0 | 172 | 3.1 | |
40A | 120 | 29.5 | 178 | 4.0 | |
50A | 140 | 36.5 | 187 | 5.6 |
寸法 | d | L | H1 | H | 質量(kg) |
---|---|---|---|---|---|
15A | 120 | 47.5 | 161 | 2.7 | |
20A | 130 | 50.0 | 164 | 3.2 | |
25A | 145 | 62.5 | 177 | 4.5 | |
32A | 160 | 67.5 | 213 | 6.9 | |
40A | 170 | 70.0 | 219 | 8.0 | |
50A | 195 | 77.5 | 228 | 10.5 | |
65A | 198 | 87.5 | 238 | 12.3 |
型式 | DP-100-C | DP-100F-C | |
---|---|---|---|
作動形式 | AC・通電時閉形 | ||
呼び径 | 10~50A | 15~65A | |
構造 | パイロット式ピストンタイプ | ||
適用流体 | 蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態) アルゴンガス・油(20cSt以下) |
||
適用圧力 | 0~1.0 MPa(真空使用不可) | ||
最低作動差圧 | 0 MPa (コイルが横向きの場合は差圧0.03MPa以上必要です) |
||
弁座漏れ量 | 50mL/min(標準状態)(空気圧0.6MPa時) | ||
流体温度 | 5~180℃(凍結不可) | ||
周囲温度 | 50℃以下(凍結不可) | ||
取付姿勢 | 水平配管および垂直配管 (コイル上向きに対して90°以内) |
||
材質 | 弁箱 | ステンレス鋼 | |
弁体 | ステンレス鋼 | ||
ディスク | ふっ素樹脂 | ||
接続 | JIS Rc ねじ | JIS 10K FF フランジ |
呼び径 | 10~25A | 32~65A |
---|---|---|
定格電圧 | AC100/200V 結線方法選択形 | |
50/60Hz共用 | ||
電圧変動許容範囲 | 定格電圧-5%~+10% | |
定格電流 | 0.34/0.17A | 0.46/0.23A |
起動電流 | 1.64/0.82A | 1.90/0.95A |
絶縁種別 | H種 | |
保護構造 | 耐じん・防まつ型 | |
保護等級 | IP64 | |
絶縁抵抗 | 50MΩ以上/500Vメガー | |
耐電圧試験 | 1500V/min | |
リード線取出し | コンジット G1/2 (CTG16) |

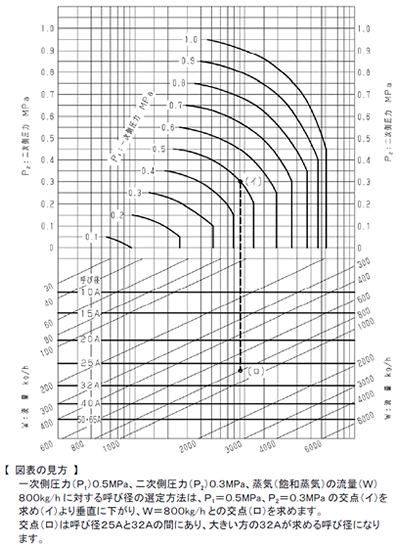

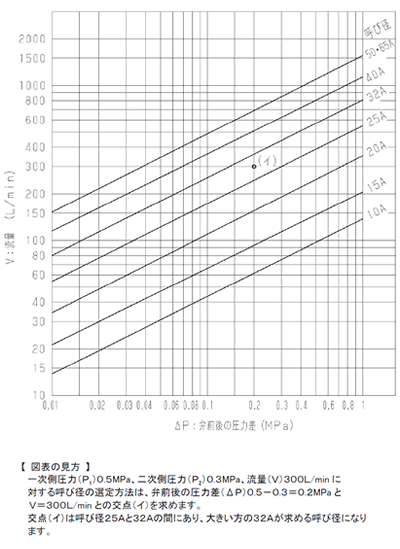

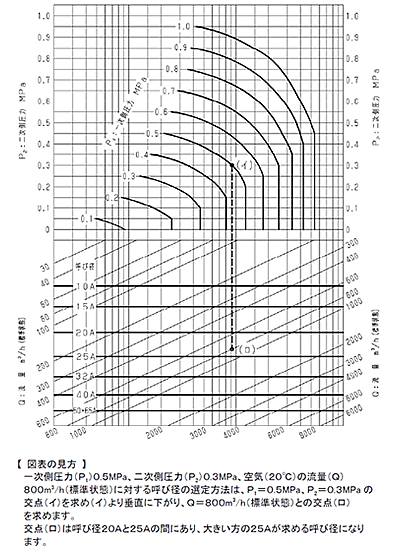

10A | 15A | 20A | 25A | 32A | 40A | 50A | 65A |
---|---|---|---|---|---|---|---|
3.0 | 4.5 | 7.5 | 12.0 | 17.7 | 25.0 | 33.6 | 33.6 |
寸法 | d | L | H | 質量 (kg) |
---|---|---|---|---|
10A | 70 | 174 | 1.7 | |
15A | 70 | 174 | 1.7 | |
20A | 80 | 177 | 1.8 | |
25A | 95 | 181 | 2.2 | |
32A | 110 | 218 | 3.4 | |
40A | 120 | 225 | 4.3 | |
50A | 140 | 233 | 5.9 |
寸法 | d | L | H | 質量 (kg) |
---|---|---|---|---|
15A | 120 | 207 | 3.0 | |
20A | 130 | 210 | 3.5 | |
25A | 145 | 223 | 4.8 | |
32A | 160 | 260 | 7.2 | |
40A | 170 | 265 | 8.3 | |
50A | 195 | 274 | 10.8 | |
65A | 198 | 284 | 12.6 |
呼び径 | d | L | H | H1 | 質量 (kg) |
---|---|---|---|---|---|
10A | Rc 3/8 | 55 | 85.5 | 12 | 0.66 |
15A | Rc 1/2 | 60 | 87.5 | 13 | 0.69 |
20A | Rc 3/4 | 65 | 91 | 16.5 | 0.74 |
型式 | DD-2 | DD-2-8 | DD-3 | DD-3-8 | |
---|---|---|---|---|---|
作動形式 | 通電時開形 | ||||
呼び径 | 10A , 15A , 20A | ||||
適用流体 | 蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態) アルゴンガス・油(20cSt以下) |
冷温水・空気・窒素ガス・炭酸ガス(乾燥状態) アルゴンガス・油(20cSt以下) |

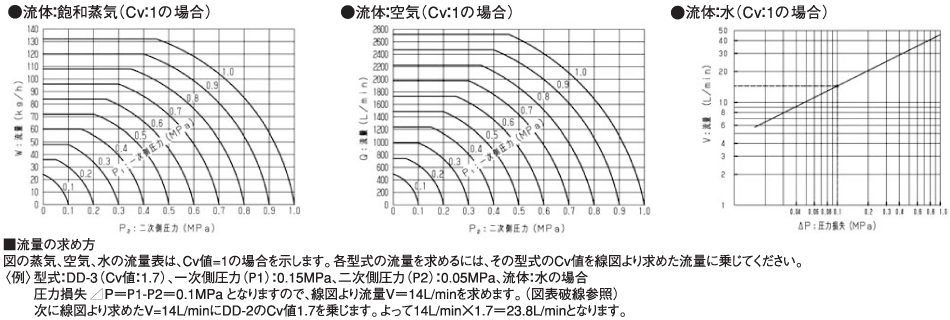

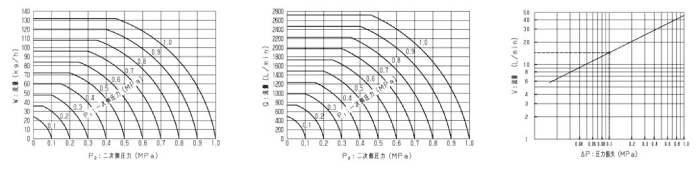

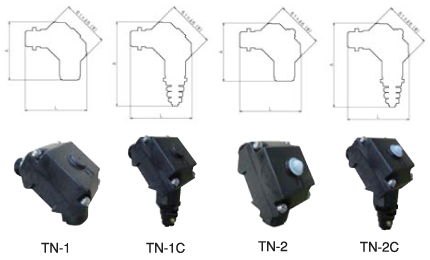

|||
適用圧力 | 0~0.15MPa | 0~0.8MPa | 0~0.15MPa | 0~0.8MPa | |
最高温度 | 175℃ | 100℃ | |||
弁座漏れ量 | 50mL/min(標準状態)以下 | なし(圧力計目視にて確認) | |||
Cv値 | 1.7 | 0.55 | 1.7 | 0.55 | |
材質 | 本体 | ステンレス鋼 | |||
プランジャ | ステンレス鋼 | ||||
ディスク | ふっ素樹脂 | FKM(バイトン) | |||
接続規格 | JIS Rc ねじ |
定格電圧 | AC100/200V 結線方法選択形 |
---|---|
50/60Hz共用 | |
電圧変動許容範囲 | 定格電圧±10% |
定格電流 | 0.34/0.17A |
起動電流 | 1.10/0.55A |
絶縁種別 | H種 |
保護構造 | 耐じん・防まつ型 |
保護等級 | IP64 |
絶縁抵抗 | 50MΩ以上/500Vメガー |
耐電圧試験 | 1500V/min |
リード線取出し | コンジット G1/2 (CTG16) |
端子箱の種類 | 端子箱の型式 | 保護等級 | 寸法 L×Amm |
- | TN-1 | IP03(※1) 防雨形 (JIS C 0920) |
80×76 |
表示ランプ付 | TN-2 | ||
キャプコン付 | TN-1C | IP54 防じん・防まつ形 (JIS C 0920) |
80×110 |
表示ランプ付 + キャプコン付 |
TN-2C |
