TRAP STAR製品

TD-10NA,30NA TSD-42 TSD-7,7F

FCD

仕様
型式 TD-10NA TD-30NA
適用流体 蒸気ドレン
適用圧力範囲 0.035～2.0MPa 0.035～1.0MPa 0.035～2.0MPa
最高許容背圧 一次側圧力の50%
最高使用温度 220℃
材質 本体 球状黒鉛鋳鉄（FCD450）
弁座 ステンレス鋼（特殊熱処理）
ディスク ステンレス鋼（特殊熱処理）
ストレーナ ステンレス鋼（SUS304）
接続 JIS Rc JIS 10KFF JIS 20KFF

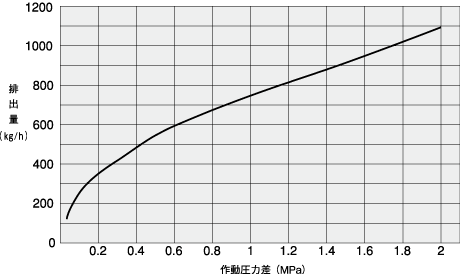

最大連続排出量図表
最大連続排出量図表
寸法及び質量
寸法及び質量
TD-10NA
呼び径 L H H1 質量(kg)
15A 90 107.5 49 0.9
20A 90 113.5 53 1.2
25A 90 118.5 58 1.4
TD-30NA
呼び径 L H H1 質量(kg)
15A 125 110 51 2.3
20A 140 117 54 3.4
25A 150 128 65 4.1
※JIS 10KFF、JIS 20KFF共、同一寸法です。
※JIS 10KFFのフランジの厚みはJIS 20KFFに準じます。

このページのトップヘ

ステンレス　最も小型で適正範囲も広いためあらゆる箇所で使用できます。

仕様
型式 TSD-42
適用流体 蒸気ドレン
適用圧力範囲 0.035～4.2MPa
最高許容背圧 一次側圧力の50%
最高使用温度 425℃
材質 本体 ステンレス鋼（SCS2A）
弁座 ステンレス鋼（特殊熱処理）
ディスク ステンレス鋼（特殊熱処理）
ストレーナ ステンレス鋼（SUS304）
接続 JIS Rc

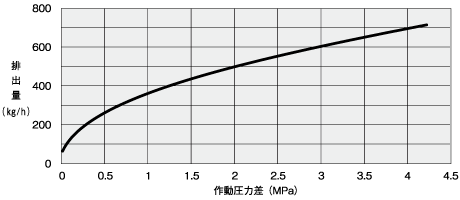

最大連続排出量図表
最大連続排出量図表
寸法及び質量
寸法及び質量
TSD-42
呼び径 L H H1 質量(kg)
15A 78 76 23 0.6
20A 85 79 24 0.7
25A 95 86 27.5 0.9

このページのトップヘ

バイパス機能付き

仕様
型式 TSD-7 TSD-7F
適用流体 蒸気ドレン
適用圧力範囲 0.035～1.0MPa
最高許容背圧 一次側圧力の50%
最高使用温度 183℃
材質 本体 球状黒鉛鋳鉄（FCD450）
弁座 ステンレス鋼（特殊熱処理）
ディスク ステンレス鋼（特殊熱処理）
ストレーナ ステンレス鋼（SUS304）
接続 JIS Rc JIS 10KFF

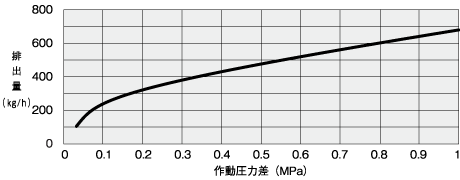

最大連続排出量図表
最大連続排出量図表

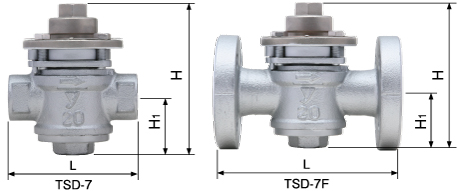

寸法及び質量
寸法及び質量
TSD-7
呼び径 L H H1 質量(kg)
15A 107 130 48 2.5
20A 109 130 48 2.6
25A 115 130 48 2.7
TSD-7F
呼び径 L H H1 質量(kg)
15A 156 130 48 4.1
20A 160 130 48 4.6
25A 160 130 48 5.7
４つの切替機能
４つの切替機能図

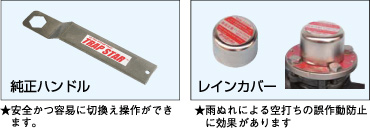

オプション
オプション
